在追求高精度、高效率的现代制造业中，金刚石涂层刀具凭借其“硬核”性能，正成为航空航天、汽车制造、半导体加工等领域的“利器”。今天，带您深入了解这一革命性技术的核心优势与应用场景！

      一、金刚石涂层：为何成为“刀具王者”？金刚石是自然界已知最硬的材料，其涂层技术通过化学气相沉积（CVD）或物理气相沉积（PVD）工艺，在刀具表面形成一层超硬薄膜。相较于传统刀具，金刚石涂层刀具具备以下核心优势：1）超高硬度与耐磨性：维氏硬度达9,000-10,000，是类金刚石涂层（DLC）的2倍，寿命延长10-70倍。2）低摩擦系数：减少切削热与积屑瘤，提升加工表面光洁度，实现镜面级精度。3）优异导热性：快速散热，避免工件热变形，适合高速加工。4）化学惰性：耐腐蚀性强，适用于加工树脂基复合材料、石墨等化学活性材料。

      二、涂层类型：微米级到纳米级的进化金刚石涂层根据晶粒尺寸和结构可分为：微米金刚石（MCD）：晶粒尺寸较大，耐磨性极佳，但表面较粗糙，适合粗加工。纳米金刚石（NCD）：晶粒尺寸仅2-10nm，表面光滑，适用于精密加工，减少材料分层现象。复合多层涂层：结合MCD与NCD，通过交替沉积提升断裂韧性和附着力，兼顾了耐磨性和光洁度优点。

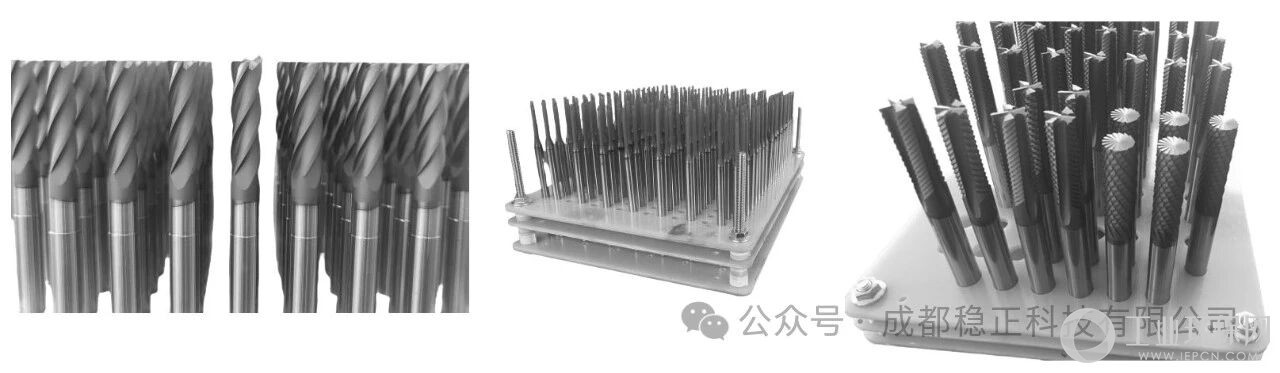

      三、适用刀具类型：复杂形状全覆盖CVD金刚石涂层可灵活应用于多种刀具基体：硬质合金刀具（如铣刀、钻头、车刀）：占主流市场，成本效益高。复杂几何刀具（如螺纹刀、球头刀）：涂层均匀覆盖，解决PCD刀具难以加工的复杂刃型问题。木工与石材刀具：加工氧化铝强化地板时，寿命是PCD刀具的2倍。

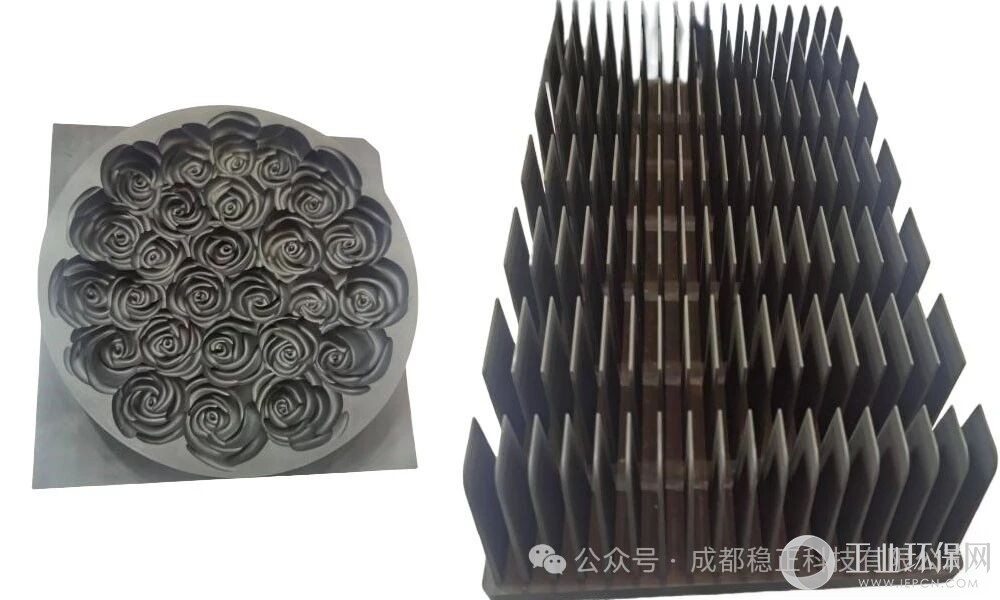

      四、应用场景：从汽车到半导体的全能选手新能源汽车：加工碳纤维复合材料车身、高硅铝合金电池壳体，效率提升3倍，单孔成本降低70%。航空航天：切削碳纤维复材机翼、钛合金部件，实现高精度孔加工，替代传统PCD刀具。半导体与3C电子：超精加工晶圆切割刀、硬盘基片，表面粗糙度达0.05μm，媲美单晶金刚石刀具。模具与石墨电极：加工EDM石墨电极时，寿命为未涂层刀具的10倍，支持薄壁与深槽加工。

      五、金刚石涂层刀具的优势超长寿命：金刚石涂层刀具的寿命是传统刀具的数倍，大幅降低更换频率。高效加工：高硬度和低摩擦系数使加工效率显著提升。广泛适用性：适用于多种材料和复杂加工场景。环保节能：减少刀具更换和材料浪费，降低生产成本。
