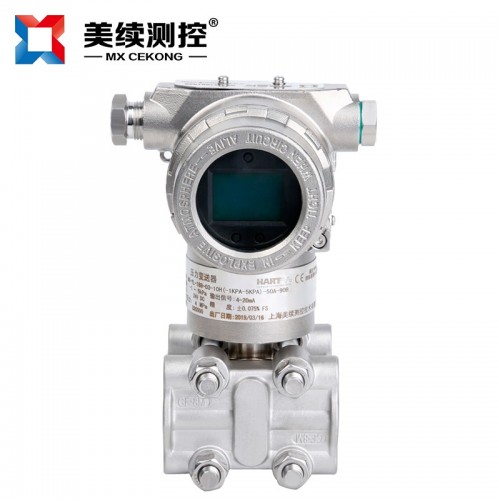

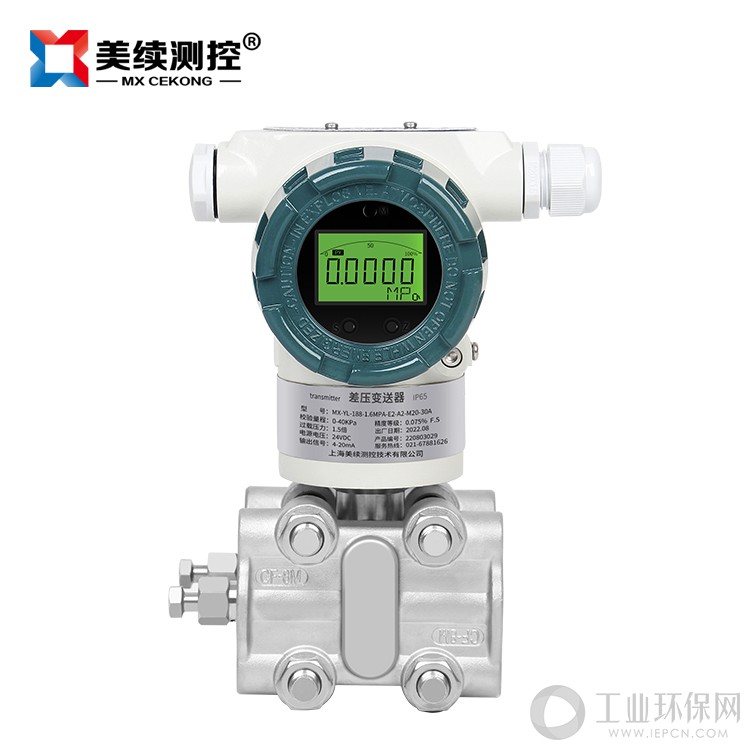

MX-YL-188-03智能型差压变送器是为流体工业应用所设计，可以测量蒸汽和气体的压力和差压。采用全球领先高精度硅技术，保证传感器的高稳定性和高可靠性。
本是一款外部供电、具有远传通讯功能的高精度智能变送器。应用领域是针对野外，露天场所等恶劣环境，如输油，输汽，供暖等输送能源管道等地方进行压力监测，实现信号有线远传。配合无线通讯接收模块使用，上位机可直接使用组态实时监测采集数据。
另外本款产品也可以电池供电、具有无线通讯功能的高精度智能变送器。应用领域是针对野外或配套供电环境不便的场合，如输油，输汽，供暖等输送能源管道等地方进行压力监测，实现信号无线远传。配合无线通讯接收模块使用，上位机可直接使用组态实时监测采集数据。现场又带有高清LCD液晶显示，可以比较直观的观测被测气体压力和差压，同时又加配HART协议，可以配合手操器使用，能够完美和国际仪表通用。
产品特点
?采用世界先进的隔离技术，具有超强的抗干扰性能
?电池供电使用时间长
?高精度、精度优于0.1% 、最高精度高达0.05%
?高稳定性和高可靠性、可以检测较小的气体差压，最小100PA以内
?完善的自诊断及远程通讯功能
?可选择HART协议或rs485通讯协议
?采用全球领先高精度硅技术，独特的双过载保护膜片设计，单向过压最高可达60MPa
应用领域
?液位测量与控制楼宇自控、恒压供水
?石化、环保、石油
?制药、食品行业
?自动控制和检测系统
?实验或测试设备液压领域及气动控制系统
?MVR蒸发器，多效蒸发器设备
?多用于气密性气体检测上面
安装示意

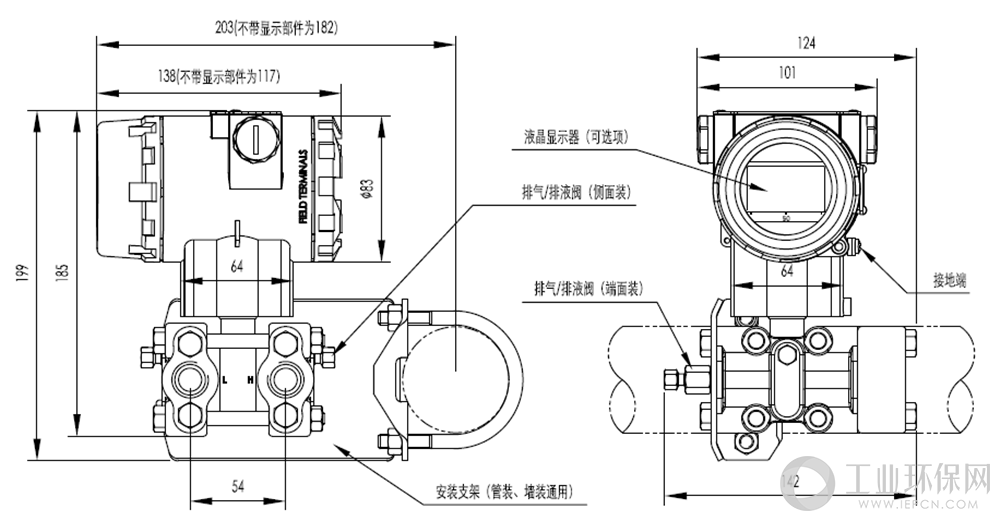

水平配管连接方式（侧面） 水平配管连接方式（正面）

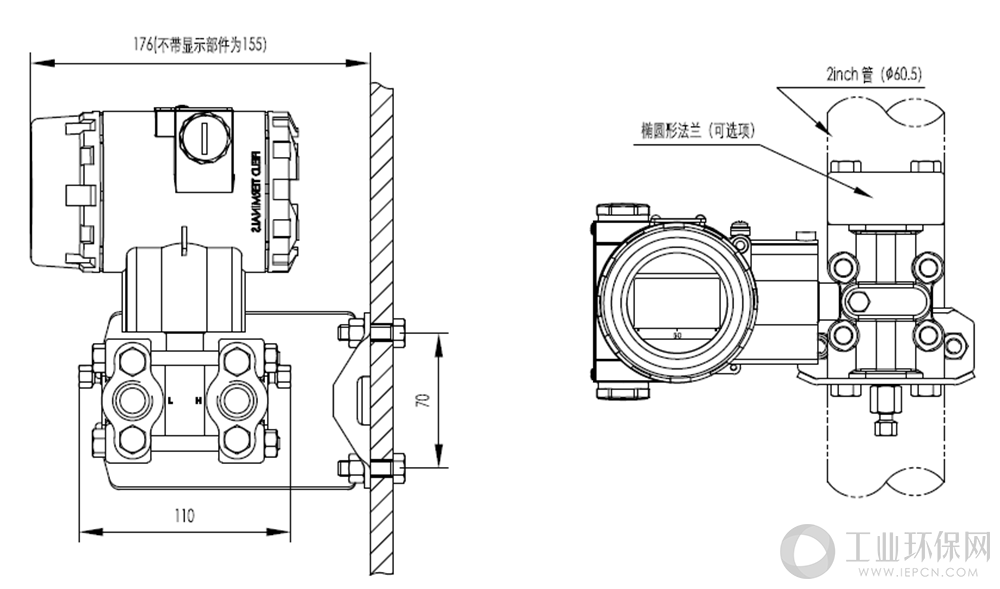

墙装连接方式 垂直配管连接方式
技术规格
| 差压变送器选型 （MX-YL-188-03(带液晶显示) | ||||||||||||||||||||||
| 10 | 输出 | |||||||||||||||||||||
| H | 4-20mA带HART通讯 | |||||||||||||||||||||
| N | 4-20mA模拟量输出 | |||||||||||||||||||||
| W | 无线输出（频率430-470HZ） | |||||||||||||||||||||
| W1 | RS485（MOOBUS)协议，3.6VCD电池供电 | |||||||||||||||||||||
| W2 | RS485（MOOBUS)协议，9-30VCD电池供电 | |||||||||||||||||||||
| 20 | 量程 | |||||||||||||||||||||
| A | 0-100Pa～1kPa（0-10～100 mmH2O）/(0-1～10mbar) | |||||||||||||||||||||
| B | 0-200Pa～6kPa（0-20～600 mmH2O）/(0-2～60mbar) | |||||||||||||||||||||
| C | 0-400Pa～40kPa（0-40～4000 mmH2O） | |||||||||||||||||||||
| D | 0-2.5kPa～250kPa（0-0.25～25 mH2O）/(0-25～2500mbar) | |||||||||||||||||||||
| E | 0-20kPa～2MPa（0-2～200 mH2O） | |||||||||||||||||||||
| 30 | 膜片材质 （此项不用选） | |||||||||||||||||||||
| A | 不锈钢316L | 硅油 | ||||||||||||||||||||
| B | 钽膜片 | 硅油 | ||||||||||||||||||||
| C | 哈氏合金C | 硅油 | ||||||||||||||||||||
| 40 | 工作压力 | |||||||||||||||||||||
| A | 1MPA | |||||||||||||||||||||
| B | 16MPa | |||||||||||||||||||||
| C | 25MPa | |||||||||||||||||||||
| D | 40MPa | |||||||||||||||||||||
| 50 | 过程连接 | |||||||||||||||||||||
| A | 1/4英寸NPT及7/16英寸UNF螺纹孔 | 无泄放阀 | ||||||||||||||||||||
| B | 1/4英寸NPT及7/16英寸UNF螺纹孔 | 泄放阀装于法兰后部 | ||||||||||||||||||||
| C | 1/4英寸NPT及7/16英寸UNF螺纹孔 | 泄放阀法兰侧面上部 | ||||||||||||||||||||
| D | 1/4英寸NPT及7/16英寸UNF螺纹孔 | 泄放阀法兰侧面下部 | ||||||||||||||||||||
| 60 | 密封材质 | |||||||||||||||||||||
| N | 丁腈橡胶（NBR） | |||||||||||||||||||||
| P | 聚四氟乙烯(PTFE) | |||||||||||||||||||||
| 70 | 特殊功能 | |||||||||||||||||||||
| N | 无 | |||||||||||||||||||||
| 80 | 安装支架 | |||||||||||||||||||||
| N | 无 | |||||||||||||||||||||
| 1 | 钢 | |||||||||||||||||||||
| 2 | 镀锌碳钢 | |||||||||||||||||||||
| 90 | 电气连接 | |||||||||||||||||||||
| N | 无 | |||||||||||||||||||||
| A | 1/2 英寸NPT内螺纹不锈钢椭圆形法兰 | |||||||||||||||||||||
| B | M20x1.5 外螺纹不锈钢接头 | |||||||||||||||||||||
订购指南
| 型号 | 输出 | 量程 | 过程连接 | 电气连接 | 接液材质 | 其它要求 |
| MX-YL-188-03 | 4-20MA+HART | 0-5KPA | 1/4NPT | 1/2NPT | 无 | |
| 订货举例： | MX-YL-188-03-10H-20A-50A-90A | |||||
特别提醒
本产品采用进口的单晶硅芯体，清零功能方面。在无压力的情况下，按M键5秒钟，显示屏左下面出现ZIRM字母时松手，然后连续按Z键三次，出现PV=0时，再连续按M键3次，显示屏左下方没有字母时候已经清零完毕。
公司名称：上海美续测控技术有限公司
办公地址：上海市松江区三新北路1800弄国家电子商务园24号楼3层
工厂地址：上海松江区光华路650号
联系电话：021-67881626
公司网址：www.shmxck.com 、详细说明请参照使用说明
